產品用途：

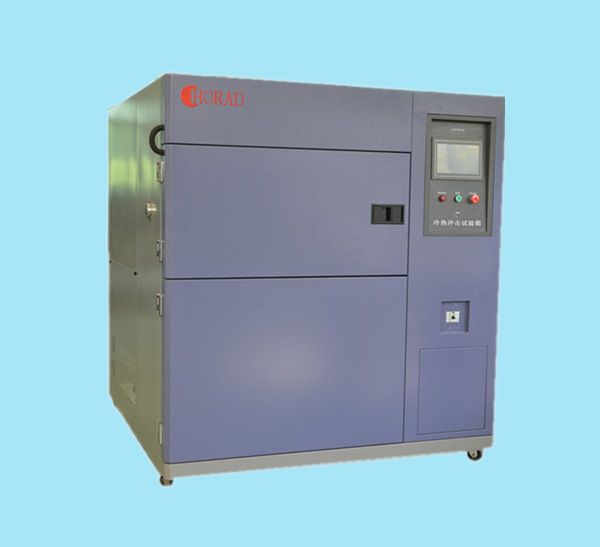

   H-TS系列冷熱沖擊試驗箱可以用于電工電子元器件及其他產品整機、組件、零部件及材料的環境模擬、可靠性測試及應力篩選試驗。試驗箱可以提供固定不動的試驗空間，在試件允許上下限溫度間內進行溫度急劇變化的冷熱沖擊試驗。

產品技術參數：

1     1.1工作室尺寸     W 500×H 400×D 400 mm   內容積約80L

       1.2外形尺寸  約W 1600×H 1650×D 1500 mm，不含鉸鏈、測試孔等突出部分。

2     沖擊范圍       -40℃～+150℃

       恢復時間       ≤5min

       轉換時間       ≤10s

       暴露時間       ≥30min

       負載       ≤5kg塑膠負載

       溫度均勻度    ≤2℃

       溫度波動度    ±0.5℃

       溫度偏差       ±2℃

3     預冷&預熱    高溫室預熱溫度范圍：+60℃～+200℃

低溫室預冷溫度范圍：0℃～-65℃

       低溫運行       試驗箱與低溫箱連通用于低溫試驗時的指標：

溫度范圍：-65℃～25℃；

升降溫速率：平均≥2℃/min（空載）

4     總功率    總功率約：22KW ，使用電流35A

5     噪音       ≤75dB（A），距離箱體正前方一米遠處距地面一米高時測量。

6     重量       約1000kg

制造和驗收相關標準：

1     滿足試驗方法       GB/T 2423.1-2008 試驗A：低溫試驗方法

              GB/T 2423.2-2008 試驗B：高溫試驗方法

              GB/T 2423.22-2002 試驗N：溫度變化試驗 試驗Na

              GJB150.3A—2009 高溫試驗

              GJB150.4A—2009 低溫試驗

              GJB150.5A-2009溫度沖擊試驗

              GJB360A-1996 電子及電器元件試驗方法 方法107 條件A、B、F

              MIL-STD-202G METHOD 107G THERMAL SHOCK

2     制造驗收標準       GB/T10589-2008 低溫試驗箱技術條件

              GB/T11158-2008 高溫試驗箱技術條件

              GB T5170.1-2008 電工電子產業環境試驗設備檢驗方法 總則

              GB/T5170.2-2008電工電子產品環境試驗設備檢定方法 溫度試驗箱

 產品性能：

2     2.1高性能&低能耗      ◆降溫：蓄冷蒸發器，快速除霜，傳熱溫差小，降溫速率快；

              ◆耗電量低：采用：多路膨脹閥進行制冷量調節控制溫度穩定。

◆裝機功率?。翰捎眯罾?/span>/蓄熱技術。

       2.2高可靠性  ◆制冷：

2.2.1使用德國進口半封閉壓縮機，關鍵配件均采用國際一流品牌的產品；

2.2.2采用丹麥Danfoss公司膨脹閥，

2.2.3高效的美國Emerson離心式油分離器，分油效率高達99%以上，確保壓縮機使用壽命。

2.2.4壓縮機吸氣壓力和溫度雙重保護技術，確保各種工況下壓縮機安全。

              ◆控制：HPC自主研發工業級液晶觸摸屏，防水，耐振動，配置一法國施耐德為主的電器執行器件，系統全自動控制，運行可靠性高。

              ◆氣動：日本SMC氣缸，自動定位，安全可靠性高。

       2.3操作簡單  ◆操作簡單：控制器中文（可切換選擇英文）菜單欄顯示，操作便捷；

              ◆試件

2.3.1試件靜置不動，便于連接測試引線；

              ◆壓縮機吸排氣壓力實時顯示，便于檢修和維護；

◆機組內部消音，底部減振設計，降低振動和噪音在傳播；

◆氣缸自動動作，無需人工操作。

       2.4維護保養方便  ◆自診斷：控制系統具有自診斷功能，當出現超溫、壓縮機超壓、過載，風機過載等故障時，控制器中文顯示故障原因，并給出詳細解決辦法；

              ◆保養：冷凝器前面安裝的不銹鋼過濾網，可以取出，便于定期清洗，防止冷凝器臟堵造成降溫速率降低甚至超壓保護停機；

              ◆歷史記錄：觸摸屏和選配的PC顯示界面均能查看溫度歷史記錄和報警記錄。

制冷系統：

1     1.1制冷方式  機械壓縮制冷方式

       1.2 壓縮機    2臺4HP德國比澤爾半封閉低溫壓縮機組成一套復疊式水冷制冷機組。



       1.3冷卻方式  水冷，高效多頭螺紋管殼管式冷凝器。

       1.4蒸發器     正弦波紋鋁翅片管式換熱器

       1.5制冷劑     符合國際環保要求的新型制冷劑:

第一級：R404A,美國杜邦；

第二級：R23，浙江藍天。

2     2.1控制方式  H-TS溫度沖擊試驗箱采用：控制器通過PID輸出驅動丹麥Danfoss膨脹閥，進行制冷量調節，實現溫度的恒定。



設計排氣旁路和吸氣冷卻旁路保護壓縮機安全。

       2.2節流裝置  手動膨脹閥、熱力臌脹閥和毛細管

3     3.1制冷工藝  制冷系統管道采用優質無氧銅管，充氮保護焊接，避免傳統焊接方式在銅管內壁產生氧化物對制冷系統及壓縮機的損害。

采用Danfoss B系列不銹鋼釬焊板式換熱器作為復疊制冷系統的蒸發冷凝器，傳熱溫差小，換熱效率高，外形緊湊。

壓縮機的吸/排氣壓力使用瑞士REFCO充油壓力表直接顯示。

為防止壓縮機上化霜后的水任意流淌，壓縮機下部裝有不銹鋼接水盤，收集后從箱體后下方集中排放。

       3.2減振降噪  在制冷系統設計中充分考慮了機組運行時的減振措施，如壓縮機安裝減振器，同時在制冷管道上增加圓弧彎并采用專用尼龍固定夾裝的方式，避免因運行振動和溫度變化引起的管道變形和泄漏，從而提高整個制冷系統的可靠性。
