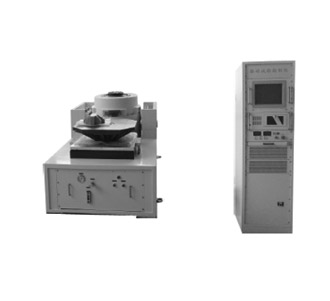

型號 |
激振力 |
頻率范圍
|
動圈重量
(Mo) |
最大加速度
（a） |
最大位移
（D） |
最大速度
（V） |
最大負載
|
工作臺面
尺寸 |
|
最大正弦
激振力N |
隨機激振力
Nrms |
Hz
|
kg
|
G
|
Mmp-p
|
cm/s
|
kg
|
mm
|
|
HV-100-A-25
|
980
|
784
|
5～4500
|
2.0
|
50
|
25
|
175
|
70
|
∫110
|
|
HV-150-A-25
|
1470
|
1176
|
5～4500
|
2.0
|
75
|
25
|
115
|
70
|
∫110
|
|
HV-200-A-25
|
1960
|
1560
|
5～4500
|
2.0
|
100
|
25
|
175
|
70
|
∫110
|
|
HV-300-D-25
|
2940
|
2352
|
5～4000
|
2.8
|
100
|
25
|
110/170
|
120
|
∫150
|
|
HV-600-D-25
|
5880
|
4704
|
5～3000
|
5.8
|
100
|
25
|
80/140
|
200
|
∫200
|
|
HV-1000-D-25
|
9800
|
7840
|
5～3000
|
8.5
|
120
|
25
|
140
|
117
|
∫200
|
大位移量規格
|
HV-200-A-40
|
1960
|
1568
|
2～2000
|
8.0
|
25
|
40
|
70
|
130
|
∫224
|
|
HV-300-D-40
|
2940
|
2352
|
2～2000
|
8.0
|
37
|
40
|
100
|
130
|
∫224
|
|
HV-600-D-51
|
5880
|
4704
|
2～2000
|
12.0
|
50
|
51
|
100
|
300
|
∫230
|
|
HV-1000-D-51
|
9800
|
7840
|
5～3000
|
9.5
|
104
|
51
|
140
|
140
|
∫200
|
|
HV-1500-D-51
|
14700
|
11760
|
5～3000
|
18.0
|
80
|
51
|
185
|
300
|
∫280
|
|
HV-2000-D-51
|
19600
|
19600
|
5～3000
|
18.0
|
100
|
51
|
185
|
300
|
∫280
|
|
HV-3000-D-51
|
29400
|
29400
|
5～2500
|
25.0
|
100
|
51
|
150
|
500
|
∫320
|
|
HV-3600-D-51
|
35000
|
35000
|
5～2500
|
35.0
|
100
|
51
|
180
|
500
|
∫440
|
|
HV-4500-D-51
|
44000
|
44000
|
5～2200
|
50.0
|
90
|
51
|
180
|
800
|
∫440
|
|
HV-5000-D-51
|
49000
|
49000
|
5～2200
|
52.0
|
100
|
51
|
180
|
1000
|
∫440
|
垂直擴展臺面 水平滑臺
|
型號
|
臺面尺寸
|
臺面重量
|
頻率上限
|
|
鎂合金 鋁合金
|
|
HVT-0303
|
315×315×30
|
5.8
|
8.5
|
1000
|
|
HVT-0404
|
400×400×30
|
9
|
13
|
600
|
|
HVT-0505
|
500×500×40
|
10.4
|
15
|
500
|
|
HVT-0606
|
630×630×45
|
12.5
|
19
|
360
|
|
HVT-0808
|
800×800×70
|
30
|
45
|
350
|
|
HVT-1010
|
1000×1000×110
|
78
|
110
|
350
|
|
HVT-1515
|
1500×1500×200
|
200
|
300
|
200
|
|
HVT-300
|
￠300
|
2.5
|
3.7
|
2000
|
|
HVT-500
|
￠500
|
6.5
|
8.3
|
1500
|
|
型號
|
臺面尺寸
|
運動部件重量
|
頻率上限
|
|
HVT-0303
|
300×300
|
8.5
|
1000
|
|
HVT-0404
|
400×400
|
14.5
|
1500
|
|
HVT-0505
|
500×500
|
25
|
1000
|
|
HVT-0606
|
600×6000
|
65
|
2000
|
|
HVT-0808
|
800×8000
|
103
|
1500
|
|
HVT-1010
|
1000×1000
|
155
|
1500
|
|
HVT-1212
|
1200×1200
|
202
|
1200
|
|
HVT-1515
|
1500×1500
|
315
|
1000
|
振動試驗系統選型計算及要素：
振動試驗系統的選型需掌握已有的實驗條件，根據公式對最大激振力，最大位移、最大加速度、最高頻率等參數進行充分計算及評估方可決定選型，選型要點如下：
＊ 正弦激振力的計算：
F=（Mo+Mt+ML）a
F：Exciting Force激振力 N（kgf）
Mo:Weight of Armature 動圈重量 kg
臺面及夾具重量 kg
ML:Weight of specimen 時間重量 kg
A: Acceleration 加速度 G（m/s2）
（G=9.8 m/s2）
如安裝試件需用到夾具，需考慮夾具的重量及夾具的共振頻率）
＊ 頻率、位移、加速度相互關系：
A=【（2πf）2/1000】D[m/sec2] A:Acceleration加速度m/sec2
V=【（2πf）/1000】D[m/sec] D:Displacement 單峰值 mm
F:Frequency 頻率 Hz
通過上述公式對關鍵進行計算可得到最大位移及最大加速度。
＊ 擴展臺面應根據包裝尺寸決定臺面大小，并要臺面強度能夠滿足最高上限頻率要求。
＊ 隨機振動激振力需通過均方根加速度進行計算：
Fref=(（Mo+Mt+ML）aref Fref:Random force 隨機激振力kgf
Aerf:均方根加速度

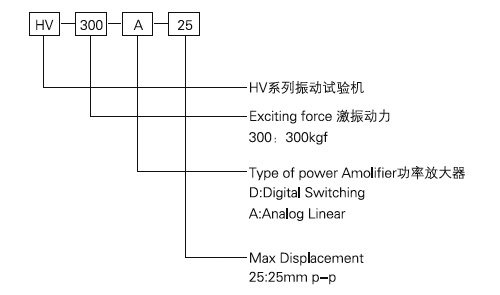

＊ 型號說明 Basic System Model NO
振動控制器（SUPER-2， ECON，USA）
1． 系統性能
SUPEP-2振動控制器是一臺基于雙變DSP結構的高性能振動控制器，控制軟件運行在Windows 2000/XP下，合理的分布式和低噪音設計技術保證了系統具有高的控制動態范圍和控制精度。自動產生WORD實驗報告，信號與數據的顯示、儲存，定義試驗參數和控制目標譜，以計算表及流程圖的形式規則試驗運行的進程。
＊ 輸入
通道數：2個同步輸入通道
電壓范圍：±10V的峰值電壓
分辨率：24位模數轉換(ADC)
濾波：每通道獨立的模擬和數字抗混疊濾波器
動態范圍：120dB
信號調理：電壓、內置了ICP恒流源和電荷放大器
信噪比：大于110dB
＊ 輸出
通道數：1道
分辨率：24位數模轉換(DAC)
濾波：每通道獨立的模擬和數字濾波器消除非線性相變和影像
動態范圍：大于110dB
2． 正弦性能指標
＊ 控制參數
頻率：1Hz～5000Hz
操作模式：手動、自動
掃頻速率：線性掃頻：0 ~6000Hz/min;
對數掃頻：0 ~100 Octaves/min,
固定帶寬：（帶寬為1 ~500Hz）
＊控制性能
動態范圍：95dB
＊驅動信號
提供模擬質量的正弦掃頻信號
波形失真度：＜0.3%
信噪比大于100dB
＊駐留參數
頻率：設置駐留的頻率
持續時間：循環次數,時間
＊目標譜Reference Profile
分辨率：最大2048點
交越點：以量級或斜率定義,交越點數不受限制
有效性檢查：自動檢查所定義交越點的有效性
工程單位：英制、米制
3.隨機性能指標(OPTION)
＊控制參數
頻率范圍：從0到36.5,75,150,300,600,1200,2400Hz,4800Hz
分辨率：100,200,400,800,1600譜線
控制策略：?jiǎn)瓮ǖ揽刂?br />
＊控制性能
動態范圍：85dB
控制精度：±1dB
＊目標譜
交越點：以量級或斜率定義,交越點數不受限制
有效性檢查：自動檢查所定義交越點的有效性
RMS容差限：基于容差譜自動計算或用戶手動設定
工程單位：英制、米制
＊驅動信號
連續的高斯隨機信號
典型沖擊性能指標
＊ 控制參數
頻率范圍：0～21，000Hz
脈沖延遲：0～1000s
平均數：1～500
＊ 目標波形
脈沖類型：半正弦、鐘型波、前鋒鋸齒波、后峰鋸齒波、三角波、矩波、梯形
顯示：自動顯示加速度、速度、位移波形，以及振動臺極限
＊ 試驗運行
運行模式：手動、自動
4． 典型沖擊控制
典型沖擊控制實現瞬態波形的閉環控制，所有的輸入通道均同步。
脈沖類型：半正弦、鐘型波、前鋒鋸齒波、后峰鋸齒波、三角形、矩形、梯形
脈沖時間：0.5～3000ms
頻率范圍：0～21,000Hz
幀大?。?28 to 8192點或自動優化
補償方法：前后脈沖補償、后脈沖補償
