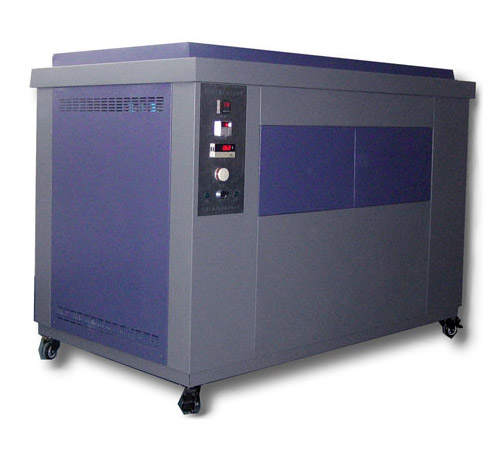

UV紫外老化試驗箱
光伏組件紫外試驗箱主要規定了光伏組件暴露于紫外幅照環境時，考核其抗紫外幅照能力的試驗，本試驗適用于評估儲存聚合材料和保護層等材料的抗紫外幅照性能；其試驗設備設計與能力需滿足相關規范：(IEC61215、IEC61646、 IEC62108、UL1703、IEEE 1513、IEC61730) 等•••的要求才行。
■ 設備采用國內首創新外型設計，使設備外觀整體美觀大方；
■ 內室材料使用拉絲SUS304B板，具有耐酸、耐腐蝕易清洗特點；
■ 樣品架可根據需要調節上下的位置；
■ 根據歷史經驗專業設計實驗設備以來，具有合理的風道循環系統，使得箱體內溫濕度達到最高均勻性；
■ 試件與燈表面平行面距離：最中達到樣品測試波長要求 (試件臺高度可調)
|
型 號
|
H-TZN-H
|
|
性能指標
|
內部尺寸
|
40×220×110 (cm)
|
|
有效輻照區域
|
200×100(cm)
|
|
組件表面溫度
|
60℃
|
|
溫度波動度
|
±2℃
|
|
溫度解析度
|
0.1℃
|
|
燈的中心距離
|
70mm
|
|
照 度
|
組件測試面產生均勻度為±15%
|
|
控溫方式
|
PID自整定控溫方式
|
|
風 速
|
0.5~1. 0m/M
|
|
波 長
|
UVA:280~320nm UVB:320~400nm
|
|
光 源
|
美國進口Q-PANLUVA和UVB
|
|
控制系統
|
溫度系統控制方式
|
通過強制循環通風，平衡調溫法（BTC）。該方法，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡
|
|
空氣加熱方式
|
采用優質鎳鉻絲加熱器,材質好具有耐腐耐濕效果,同時速度反應大大超于加熱管效率;
|
|
溫度控制器
|
原裝進口富士數顯溫度控制器
|
|
循環系統
|
日本進口蝸牛式風機，特點噪音低，效力高；不銹鋼多翼式離心風輪，單循環，設備自身產生臭氧時具有排氣功能把臭氧排到室外
|
|
電源
|
AC220V 50HZ 總功率：約4KW
|
|
附件
|
樣品擱板1件、燈管6只、照度計1臺
|
|
安全保護
|
安全可靠的接地保護裝置；工作室超溫保護；加熱器短路、過載保護。
|
1、燈的中心距離為70mm，參照光伏行業組件尺寸太陽能組件的尺寸長度為1680mm，并由此計算出采用8只燈管；
2、光源采用8額定功率為40W的UV-A紫外熒光燈。紫外線熒光燈管安裝在儀器內頂層。UV-A燈管的發光光譜能量主要集中在340nm的波長處，為大致分布在280~400nm的連續光譜，
3、根據試驗光譜輻照度不超過對應的太陽 (夏日赤道正午12時平均陽光)輻照度的5倍，40W的UV-A輻照幾乎同要求完全吻合，為最佳選用光源。
4、由于熒光燈光能量輸出會隨時間而逐步衰減，為了減小因光能量衰減造成試驗的影響，以及GB/T 19394-2003 No.5-a對輻照均勻度±15%的要求，本試驗箱設計了燈電流控制系統，從而得到一個輸出恒定的光能量。
