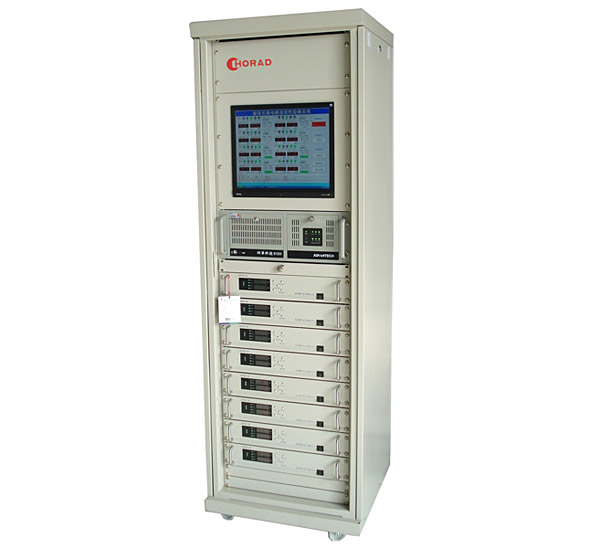

濕冷凍實驗電路連續性檢測系統
該系統用于太陽能電池組件的濕凍試驗過程中太陽能組件的電路連續性檢測，工控機軟件控制電源一對一對6片被試太陽能電池組件供電，可記錄電壓、電流、溫度曲線、并存儲。
項目目的
能夠同時滿足電池組件濕凍、熱循環等試驗過程中對電池組件電壓、電流、溫度的實時測量和記錄，判定組件實驗過中的內部電路連續性
參考資料
IEC61215-2005地面用晶體硅光伏組件-設計鑒定和定型
GB6587.7-1986電子測量?jī)x器基本安全試驗
GB17478-1998低壓直流電源設備和安全要求
系統方案
電源組系統方案以歐姆龍PLC為例是RS485總線聯網
1、上位機-PLC通信
2、由于電源RS-485通信口，PLC可以通過RS-485總線（兩線或四線）與電源進行數據交換，不需要PLC I/O模塊的轉換。
3、通過RS285可控制的量：穩壓、穩流、電壓、電流的給定；反饋的數據：穩壓、穩流狀態、故障狀態、電壓值、電流值。
4、通過PLC可控制的量啟動、停止?fàn)顟B(tài)；反饋的數據：?jiǎn)?dòng)、停止?fàn)顟B(tài)
5、PT100經溫度變送器通過PLC完成溫度采樣
硬件指標
直流電源的路數和基本要求
輸入電壓：AC220V 50Hz
輸出電壓：DC0-80V 電流范圍0-15A 6路
顯示：80V 15A
通訊RS485：具有6路,電壓、電流外控，電壓、電流采集功能，
外控: 具有6路,開關量輸出(控制恒流源的通,斷).
采集: 具有1路,溫度采集,
保護：具有輸出過流、過壓、過載、過熱保護
輸出：機器后背接線端子輸出
研華工控機
4U標準機箱/300W電源/14S4底板，內存/300G硬盤/DVD-ROM光驅/ /一串一并接口/正版WINDOWS系統/19”上架鍵盤/17“液晶顯示器。
PT100鉑電阻
執行標準為（中華人民共和國機械行業標準）JB、T 8622-1997，本標準符合IEC751：1983的電阻-溫度關系公式及分度表，測量范圍-50—110度允差等級正負0.5度
軟件功能
1.通過上位機可設定電源輸出電壓。電流，溫度，可記錄電壓，電流，溫度曲線并存儲
2手動狀態下可設定6路電源的電壓，電源，關段電源的極限溫度
3能顯示每路的電壓電流溫度曲線 曲線并記錄
4可以方便調出記錄電源組輸出的歷史電壓電流溫度曲線
5電壓顯示：80V電流15A
6一路環境溫度輸入（采用PT、100鉑電阻溫度范圍為-50—110度）
7、電腦可設置過壓、過流、過溫極限，以便在超出極限時停止輸出
8可適時提供太陽能電池組件反向通電過程中的非正常信息報警，供現地人員及時查看
9通訊狀態要通過產獨的顯示燈，顯示在軟件上面，綠色為正常，絕色 為不正常
10死機后只需要軟件重啟，電源及電腦等不硬件不需要重啟
11所有的計量曲線具有時間段查找、搜尋功能
系統通訊總線
1、PLC 到 電源 采用無協議通訊，此協議通過PLC的COM1操作 ,實現電源電流、電壓的設定，讀取電源電流、電壓反饋。
2、PC 到 PLC 采用 西門子公司PLC ，進行數據采集。
軟件運行環境
工控機操作系統采用MICRSOFT WINDOWS XP PROFESSIONAL SP2正版系統。電源的控制由PLC來實現，工控機只起個人機界面的作用，不參與實際控制，只是做數據輸入監視和記錄。上位機軟件采用WINCC6。0，PLC數據采集采用OMRON OPC SERVER 此配置在我公司多處電源使用，
系統配置清單：
|
名 稱
|
規格、型 號
|
數量
|
備注
|
|
19”機柜
|
600(D)×660(W)×2000(H)
|
1
|
國產
|
|
直流電源
|
80.0V/15.00A(帶RS422)
|
6
|
日本三社
|
|
4U標準機箱主機
|
|
1
|
研華
|
|
17寸顯示屏..
|
|
1
|
戴爾
|
|
PT100
|
-100-+200℃
|
1
|
西門子
|
|
可編程系統
|
|
1
|
西門子
|
|
通訊?？?/span>
|
R232 RS422
|
2
|
西門子
|
|
操作系統
|
WINDOWS XP
|
1
|
微軟
|
|
應用軟件
|
|
1
|
宏瑞達
|
